炭素焙燒爐耐材施工砌筑方案
陽極炭素焙燒爐砌筑項目包括爐底板、爐側墻、爐橫墻、火道墻、爐頂及連通火道、環形煙道等七個部分流程組成。陽極焙燒爐爐體結構設計依據為炭塊產品的規格尺寸、堆放方式、填充焦保護層厚度等。
一、施工條件準備
(1)焙燒爐的施工車間應具備防潮、防雨雪的能力,且溫度適宜。
(2)爐體基礎耐火混凝土與爐殼等鋼結構均已施工完畢,且檢查并確認合格。
(3)運輸及高空吊運設備檢查試運行合格。
(4)確定爐體中心、標高的位置并檢查合格無誤。
(5)焙燒爐爐底槽形板安裝完成且檢查合格無誤。
(6)炭素焙燒爐用各種耐火材料進場前已嚴格檢查其數量、質量符合設計施工要求,并且存放有序妥當。
二、施工布置準備
(1)炭素焙燒爐用耐火材料的種類數量較多,堆放場地有限,應設立臨時耐火材料堆放點,具體設立辦法需依據現場實際情況而定。
(2)已組織過動員大會,焙燒爐各部分施工設計方案及砌筑要求等全面的技術交底工作、人員規劃安排工作等已完成。
(3)施工作業安排:炭素焙燒爐左、右爐室應同步進行砌筑;分班作業,一般晚班耐火材料進場,白班進行砌筑。
三、炭素焙燒爐施工方案
(1)耐火材料分類、揀選及預砌筑:將炭素焙燒爐進場耐火材料應按分類、編號有序地轉移至砌筑堆放點。依據設計施工要求,嚴格篩選,不得使用有缺角、裂紋等的不合格的缺陷耐火磚。對焙燒爐橫墻磚、火道墻磚進行干擺預砌并驗縫檢查施工質量,為正式砌筑做好施工準備。
(2)砌筑前放線:
1)使用經緯儀將爐室縱橫中心線標記在四周內墻壁上,層高線與砌體水平標高使用水平儀標記在爐室墻壁上,并隨著砌筑高度的上升逐漸向上延伸。
2)砌筑過程中,隨時檢查調整砌體水平標高;待爐底澆注料施工完畢且找平后,全面核查控制標高;待爐底耐火材料砌筑完成后,再次檢查控制標高。
3)其余爐墻磚(側墻磚、橫墻磚及火道墻磚)每砌10層需檢查一次水平標高,設置皮數桿砌筑過程隨時檢查砌體標高,嚴格控制標高符合設計施工要求。
(3)平面放線:平面放線在整個焙燒爐砌筑過程中只有三次:
1)土建交接工作面使用澆注料找平后,在澆注料層標記出側墻砌筑線及爐底第六層砌筑尺寸。
2)爐底第六層輕質保溫磚砌筑完畢后,在其上標記出側墻砌筑線。
3)在爐底第六層砌體表面上標記出爐室橫墻磚、火道墻磚砌筑邊線。
四、火道墻磚的砌筑流程
1.施工準備:
(1)耐火材料入場前應嚴格檢查其數質量符合設計要求,進入到現場后,使用吊車分批吊運至施工區域。
(2)拉出爐體縱、橫中心線及水平標高線并標記出來,施工前再次核查確認合格無誤。
(3)爐底找平,使用425水泥1:2.5(重量比)的水泥砂漿進行找平。待水泥砂漿凝固后,依照爐室中心線和橫墻中心線,拉出耐火磚砌體砌筑線,并檢查其尺寸符合設計要求后,開始進行砌筑。
2.爐底砌筑施工:
(1)下部爐底施工:先使用粘土標磚縱向在爐底砌成磚墩,然后在其上表面使用澆注料預制塊覆蓋,使之成為架空式爐底。
(2)爐底保溫層施工:1~5層砌筑體密為0.7g/cm的硅藻土保溫耐火磚,6~8層砌筑體密為0.8g/cm的輕質高鋁磚。
(3)底板磚施工:使用異型粘土磚砌筑兩層,每層厚度為100mm。砌筑前以爐底上層標高為基準,拉出層高線并標記出來,然后開始砌筑。錯縫砌筑,膨脹縫內填充耐火泥漿應密實飽滿。 3.周墻砌筑施工:
依據中心線放線標記出來,并在與橫墻連接處設置皮數桿,以控制調整每層標高,避免出現整體偏差過大。砌筑過程中隨時砌筑質量進行核查,以確保墻面平整度、垂直度以及膨脹縫預留尺寸符合設計施工要求。膨脹縫內耐火泥漿密實填充,待墻體干燥至7成時清掃施工區域。
4.橫墻砌筑施工:
施工橫墻砌筑過程中因為端部橫墻和中間橫墻砌筑用磚型不同,砌筑時給操作工人每個人配磚形圖。第一層磚要預砌,留出火道墻凹槽。另外,橫墻第40層標高要比火道墻第40層低1-2mm砌筑過程中雙面拉線,墻面垂直度要用側墻上控制線控制。橫墻與側墻間的膨脹縫要求填塞密實。
5.火道和連通火道砌筑施工:

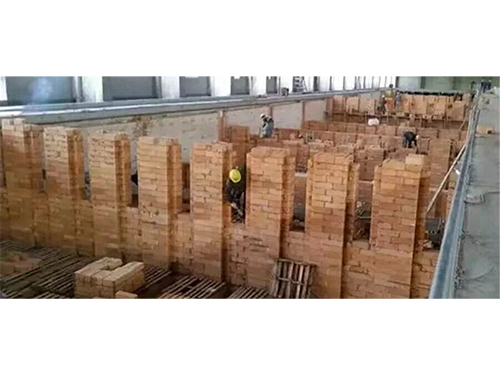

火道墻磚砌筑:
(1)火道墻磚砌筑時,因磚型較多,因此要求施工人員熟悉砌磚圖,每天砌筑不超過13層,立縫不需填充耐火泥漿。
(2)砌筑前復查焙燒爐的基礎標高、中心線并及時作出調整,使用干砂或耐火磚進行找平處理。
(3)火道墻磚砌筑時應依照放線尺寸嚴格控制爐墻標高,隨時使用尺桿來檢查大墻的平整度。
(4)膨脹縫預留位置及尺寸應符合設計要求,縫內耐火泥漿填充前應先將其內雜物清掃干凈。
(5)火道封頂磚下部耐火磚砌筑時磚縫及豎縫不填充耐火泥漿,邊火道靠大墻一面砌筑時立縫填充耐火泥漿。
(6)預制塊安裝前按要求制作完成,預制塊尺寸允許偏差應處于±5mm內。連通火道墻磚砌筑:連通火道可獨立砌筑也可與端部橫墻同步砌筑,砌筑隔熱層時,輕質保溫磚的材質、數量、層數及砌筑位置等應符合設計要求。
6.爐頂安裝:
爐頂預制塊安裝應從一端側開始,先安裝上部連通火道,再將澆注料預制塊吊裝至火道墻上部,最后安裝橫墻上的澆注料預制塊。火道上部安裝時,需在澆注料底部填充75mn的含鋯型保溫陶瓷纖維板。
